无线WIF(DTU)传输模块-可与4G模块组合组建无线系统
2022/9/15
|
一、外网WIFI（DTIU）终端的使用说明
|
|
本模块型号（探讨外网WIFi （DTU）传输功能） ，设备现场要具备无线外网热点的覆盖，使用支持外网的WIFI（DTU模块），我们把外网WIFi热点的账号和密码设置到WIFI终端上，使WIFI终端无线连接外网热点，以实现WIFI终端通过WIFI热点的方式连接公司，以实现远程的无线传输数据，在组建无线系统时，可以选择WFII终端和4G/5G数传模块组合使用，有WIFI热点的地方使用WIFI终端，没有热点的就使用放卡的4G 5G模块来传输数据，主用于工业，农业，化工，石油，水利等行来内的设备实现无线数据传输，数据监测。
|
二、外网WIIF终端（DTU）参数
|
☆ 工作温度：－40～＋85℃
|
☆ 输入电压:DC 7-24V 1A
|
☆ 接口标准：默认 RS485 9600 N 8 1
|
☆ 输入端口： 开关量输入8 路（光电隔离 3000V），可做DI DO，RTU功能使用。（MODBUS-RTU）
|
☆ 重量：120g
|
☆ 输出端口：开关量输出 4 路（继电器250V/5A 常开）
|
☆ 接口速率：可编程（1200 、2400、4800 、9600 、14400，19200，38400，57600 ，115200）
|
☆ 外观尺寸：116 * 90 * 24.3 （单位mm 含端子和安装耳）（配套导轨卡子，支持导轨安装）
|
☆ 传输方式及接口： 无线WIFI+485+8DI+4DO
|
|
WIFI模组参数
|
☆ 工作电流： 无收发数据空闲状态电流：40(±10) mA 收发数据空闲状态电流：100(±10) mA
|
☆ 频率范围： 2.4G 支持 WPA/WPA2 安全模式
|
☆ 发射功率： 802.11b 模式下 +19.5dBm
|
☆ 接收灵敏度 802.11b 模式下 91db
|
|
|
|
|

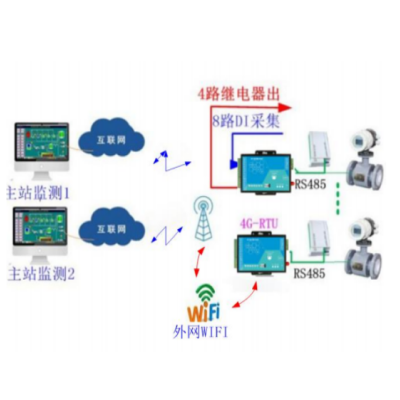

三、外网WIFi(DTU)组网示意图 （外网传输方式下，4G数传模块可以和WIFI DTU模块 组合使用）
|
主站设备可以通过串口连接WIFI终端，现场的WIFI终端也连接外网热点，实现无线数传
|
主站电脑可以连外网，现场的WIFI终端连接外网热点，实现电脑和PLC之间的无线数传
|
|
|
主站是固定IP平台，现场的PLC连接WIFI终端， WIFI终端无线连接外网，实现 DTU功能无线传输
|
内网局域网组网，实现电脑和PLC之间的传输
|
|
|
|
内网传输，现场的WIFI终端无线连接内网WIFI热点
|
主站是PLC，从站也是PLC通过内网IWFI传输
|
|
|
|
WIFI终端自带的DI和DO，通过外网热点，实现点对点开关无线传输，也各和4G组合使用
|
WIFi终端自带的AI AO接口，通过外网热点，实现点对点4-20MA的无线传输，也可和4G模块组合使用
|
|
|
|
|
四、各WIFi终端列表
|
|
说明书下载
|
型号
|
串口
|
供电
|
(WIFI终端模块)功能说明
|
|
说明书下载
|
HJY-148-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备8DI+4DO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
HJY-228-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备8AI+2AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
HJY-284-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备4AI+8AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
说明书下载
|
HJY-148-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8DI+4DO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
HJY-228-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8AI+2AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
HJY-284-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具4AI+8AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
说明书下载
|
HJY-228-WA（模拟量点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输2路4-20MA信号的互传，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
|
|
HJY-284-WA（模拟量点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输4路(或8路)4-20MA信号的传输，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
|
|
HJY-148-WA（开关点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间点对点传输4路开关信号，可单向或双向传输，发射端和接收端也可以一方是4G终端来配套传输开关，两边WIFI模式也能通过建立局域网途径，而实现点对点传输
|
|
|
智能WIFI终端
|
RS485/网口
|
DC24V
|
网口WIFI网关路由器功能，网口和485通讯，能映射无线账号和密码，用于现场的其他内网WIFi终端无线挂载，实现近距离的仪表的无线通讯，插上4G/5G可变为5G网关数传终端，具体详情请参考下载4G/5G网关说明书
|
|
五、其他各功能类型产品点击图片可进入网页查看
|
|
|
|
