无线WIFI终端_传输2路4-20MA点对点模块
2022/9/15
|
一、外网WIFI终端的使用说明
|
|
现场具备外网热点，带4-20MA点位的 WIIF终端通过账号和密码无线连接上网络，发射端和接收端都同样需要连接上外网，WIFI传输方式不放流量卡， 发射端接入4-20MA信号，接收端可以同步输出4-20MA信号，实现4-20MA信号点对点无线传输，可传输2路或更多4-20MA信号，可以多站号发射对一站号汇总接收输出，规则就是需要所有发射站的4-20MA点位和接收端点位数量一致。
|
二、外网WIFI终端技术参数
|
☆ 工作温度：－40～＋85℃
|
☆ 输入电压:DC 7-24V 1A
|
☆ 接口标准：默认 RS485 9600 N 8 1
|
☆ 输入端口： 可接入2路4-20MA
|
☆ 重量：120g
|
☆ 输出端口：可输出2路4-20MA
|
☆ 接口速率：可编程（1200 、2400、4800 、9600 、14400，19200，38400，57600 ，115200）
|
☆ 外观尺寸：116 * 90 * 24.3 （单位mm 含端子和安装耳）（配套导轨卡子，支持导轨安装）
|
☆ 传输方式及接口： 无线WIFI
|
|
WIFI模组参数
|
☆ 工作电流： 无收发数据空闲状态电流：40(±10) mA 收发数据空闲状态电流：100(±10) mA
|
☆ 频率范围： 2.4G 支持 WPA/WPA2 安全模式
|
☆ 发射功率： 802.11b 模式下 +19.5dBm
|
☆ 接收灵敏度 802.11b 模式下 91db
|
|
|
|
|

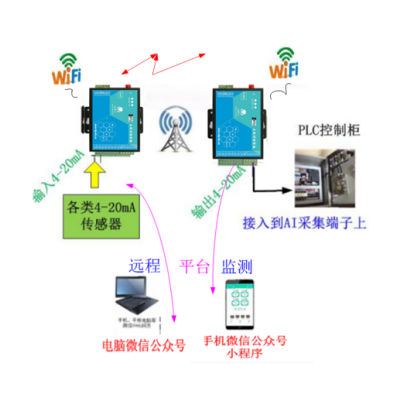

三、无线点对点传输示意图
|
|
WIFI传输，发射端接入4-20MA信号，接收端输出4-20MA
|
发射端接入开关信号， 接收端输出开关信号 无线4/5G传输
|
|
|
|
模拟量4-20MA接入示意图
|
|
输入信号的两根信号线，直接用表笔测就有4-20MA信号接法
|
两线制传感器信号的接法，要给传感器供电形成回路中测量信号
|
|
|
|
接收端输出接线
|
|
|
|
|
|
|
四、各WIFi终端列表
|
|
说明书下载
|
型号
|
串口
|
供电
|
(WIFI终端模块)功能说明
|
|
说明书下载
|
HJY-148-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备8DI+4DO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
HJY-228-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备8AI+2AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
HJY-284-W（内网）
|
RS485/232
|
DC24V
|
用于内网局域网组网通讯，无线通讯 具备4AI+8AO+485+WIFI（局域网无线组网数据传输），实现现场的下位仪表和上位设备之间的无线通讯
|
|
说明书下载
|
HJY-148-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8DI+4DO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
HJY-228-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具8AI+2AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
HJY-284-W（外网DTU）
|
RS485/232
|
DC24V
|
现场需要具备外网热点覆盖，可不用放卡无线连接外连外网热点AP当成4G 5GDTU模块使用和组网，模块具4AI+8AO+485+WIFI(DTU),能实现远距离的工控无线组网，可配合4G，5G终端一起组网
|
|
说明书下载
|
HJY-228-WA（模拟量点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输2路4-20MA信号的互传，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
|
|
HJY-284-WA（模拟量点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间传输4路(或8路)4-20MA信号的传输，发射端和接收端也可以一方是4G终端来配套传输4-20MA,(两边都是WIFI也可局域网途径实现4-20MA传输)
|
|
HJY-148-WA（开关点对点）
|
RS485/232
|
DC24V
|
无线连接使用现场的外网AP热点，能实现发射端和接收端之间点对点传输4路开关信号，可单向或双向传输，发射端和接收端也可以一方是4G终端来配套传输开关，两边WIFI模式也能通过建立局域网途径，而实现点对点传输
|
|
|
智能WIFI终端
|
RS485/网口
|
DC24V
|
网口WIFI网关路由器功能，网口和485通讯，能映射无线账号和密码，用于现场的其他内网WIFi终端无线挂载，实现近距离的仪表的无线通讯，插上4G/5G可变为5G网关数传终端，具体详情请参考下载4G/5G网关说明书
|
|
五、其他各功能类型产品点击图片可进入网页查看
|
|
|
|
