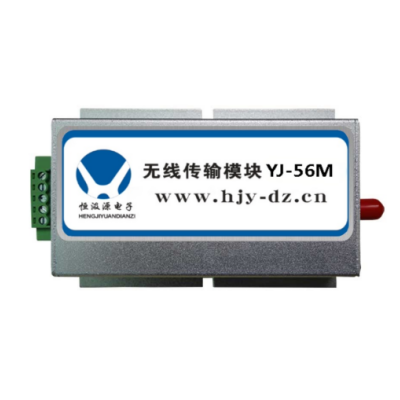

无线传输模块_6公里数传电台_HJY-YJ-56m
2022/9/8
|
一、产品应用领域 |
||||||||||||||||||
|
无线数传电台,无线电方式不用放SIM卡,用于连接电脑组态,PLC,触摸屏,各类智能仪器仪表,工控IO模块之间的无线通讯,应用于工业遥控、遥测；交通,井下无线传输、报警；自动化数据采集系统；无线数据传输；楼宇自动化、安防、机房设备无线监控、门禁系统；汽车检测设备；电视台的互动节目表决设备；路灯节能设备；工业控制、银行系统；无线抄表；交通信号灯控制系统； |
||||||||||||||||||
|
二、HJY-YJ-43L电台基本参数 |
||||||||||||||||||
|
||||||||||||||||||
|
三、HJY-YJ-56M接线端及指示灯 |
| 电台接线端子图： YJ-43L供电为DC12V |
电台指示灯说明：1个电源指示灯，一个数据通讯灯 ，发数据红灯闪，收数据绿灯闪 |
 |
|
|
|||||||||
|
四、应用示意图 |
|||||||||
|
|||||||||
|
说明书下载 |
型号 |
通讯口 |
供电 |
（空旷低速） |
通讯速率 |
功率 |
备注 |
|
|
HJY-YJ-43L |
RS485/232/TTL |
DC12V |
3公里 |
1200-19200BPS |
1.3W |
YJ-43L&YJ-56M&YJ-43M&YJ-43R&YJ-43H这几个型号可互相通讯 |
|
HJY-YJ-56M |
RS485/232/TTL |
DC24V |
6公里 |
1200-19200BPS |
3W |
||
|
HJY-YJ-43M |
RS485/232/TTL |
DC24V |
10公里 |
1200-19200BPS |
5-7W |
||
|
HJY-YJ-43R |
RS485/232/TTL |
DC24V |
12公里 |
1200-19200BPS |
10W |
||
|
HJY-YJ-43H |
RS485 |
DC12V |
30公里 |
1200-9600BPS |
25W |
||
|
HJY-YJ-53M |
RS485+音频口 |
DC12V |
10公里 |
1200-9600BPS |
5-7W |
YJ-53M&YJ-53H可互相通讯 |
|
|
HJY-YJ-53H |
RS485+音频口 |
DC12V |
30公里 |
1200-9600BPS |
25W |
||
|
|
HJY-LORA-200 |
RS485/232/TTL |
DC24V |
2公里 |
1200-9600BPS |
0.2W |
这两个LORA型号可互相通讯 |
|
HJY-LORA5000 |
RS485/232/TTL |
DC24V |
6-8公里 |
1200-9600BPS |
5W |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
