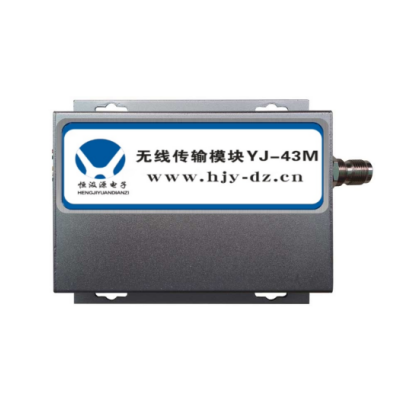

10公里无线模块_数传电台-HJY-YJ-43M

2022/9/8

一、产品应用领域

无线数传电台采用先进的频率合成技术，CPU锁相环控制，配合调制解调器，可提供语音或数据信号的透明传输，能适应各种点对点、点对多点的无线数据通信方式，具有收发一体、安装方便、使用简单、性价比高、稳定可靠等特点，广泛用于各种数据的远程采集、控制系统之中，是一般有线系统的更新换代产品。

体积适中，传输距离远，可嵌入系统中，进行双方、多方传数的同时实现对讲功能（数话电台才具备对讲功能），方便、实用。应用在城市路灯监控、工业自动化控制、电力调度、水利工程施工、大型建筑工地、采油输油测控、油井水井计量、水情水文监测、气象资料传输、环保监测设备、地震监视网络、慢速图象传输、仓储货柜管理、商场超市理货、林业防护设施、城市公交营运，高速公路管理、调度控制、集群通讯、智能大厦、无线信标、江河航运、地质勘探、交通运输、移动定位、军事训练、公安报警、医疗监护、公用设施、自动抄表、遥控遥测、游戏娱乐及日常生活等各接收领域。

二、HJY-YJ-43M电台指标参数 技术指标所采用的测试方法依照《移动通信“90”系列标准》

1 工作频段 231MHZ～238MHZ，默认为231.375MHZ	2 频率容差：±8ppm
3 天线阻抗：50Ω	4 调制方式：MSK
5 频率设置：串口改频	6 数据传输速 1200/2400/4800/9600/19200（设置软件中修改）
7 接口：TTL/RS232/RS485 订货选其一	8 传输方式：双向，收发一体
9 传输距离：双边吸盘天线可视、低速率传输为10千米	10 收发切换时间:≤10mS
11 可用灵敏度：≤-123dBm(波特率=1200BPS)	12 静候电流：≤40mA
13 剩余电平输出: ≤-45dB	14 调制接收带宽: ≥5KHz
15邻道选择性: ≥60dB	16互调抗扰性： ≥60dB
17调制失真： ≤3%	18邻道功率比： ≥60dB
19杂散射频分量： ≤-60dB	20 发射功率：5-7W
21发射时瞬间电流：12V ≤2A	22 环境温度：-40~+80℃
23 外观尺寸：114mm×95mm×25 mm（固定孔安装）	24 出厂默认参数：8位数据位，无校验 9600 234.375Mhz
25 宽压供电：DC12---24V 3A DC12V供电为5W DC24V供电为7W

三、HJY-YJ-43M接线端及指示灯

电台接口如下图，带排线	电台TTL 232 485定义，默认为RS485接口如下图

指示灯：上电时闪一下，通讯时发数据闪红灯，收数据时闪绿灯，待机不亮

四、应用示意图

电脑+PLC做主站，和现场的众多站点的设备做通讯 , 主站PLC用两个独立口，合计分成两个频率组同时工作	主站是上位机电脑，通过无线模块和现场的设备仪表进行无线通讯

PLC与PLC之间的无线通讯	电脑与水表，电表之间的无线通讯

五、无线电台各功率距离参数列表

说明书下载	型号	通讯口	供电	（空旷低速）	通讯速率	功率	备注
说明书下载	HJY-YJ-43L	RS485/232/TTL	DC12V	3公里	1200-19200BPS	1.3W	YJ-43L&YJ-56M&YJ-43M&YJ-43R&YJ-43H这几个型号可互相通讯
	HJY-YJ-56M	RS485/232/TTL	DC24V	6公里	1200-19200BPS	3W
	HJY-YJ-43M	RS485/232/TTL	DC24V	10公里	1200-19200BPS	5-7W
	HJY-YJ-43R	RS485/232/TTL	DC24V	12公里	1200-19200BPS	10W
	HJY-YJ-43H	RS485	DC12V	30公里	1200-9600BPS	25W
	HJY-YJ-53M	RS485+音频口	DC12V	10公里	1200-9600BPS	5-7W	YJ-53M&YJ-53H可互相通讯
	HJY-YJ-53H	RS485+音频口	DC12V	30公里	1200-9600BPS	25W	YJ-53M&YJ-53H可互相通讯
说明书下载	HJY-LORA-200	RS485/232/TTL	DC24V	2公里	1200-9600BPS	0.2W	这两个LORA型号可互相通讯
说明书下载	HJY-LORA5000	RS485/232/TTL	DC24V	6-8公里	1200-9600BPS	5W	这两个LORA型号可互相通讯
