无线WIFI传输点对点传输开关信号（现场要具备外网热点）

2026/3/3

1、说明：现场传输开关信号，具备外网热点,选用本公司WIFI终端模块，来实现开关无线传输

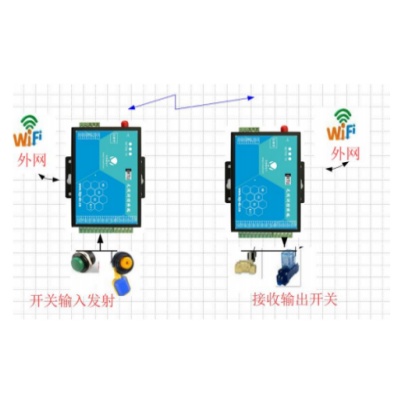

2、系统示意图

说明：1）发射端和接收端现场都具备外网热点WIFI信号，通过485给现场的无线热点账号和密码设置到模块内，WIF终端实现连网。

2）供电均为DC24V 2A

3)发射端开关状态按定时10S上传+变化上传，周期上传给接收端，接收端同步输出对应的开关状态，输出内部为继电器

4）发射端的输入开关信号：可接入短接信号，可接入有源数字信号，也可接入接近开关信号

接收端输出：

继电器输出：输出信号为继电器无源开关，OGS 为公共端，DO1---DO4 为四路输出通

道。比如控制 DO4 通道输出：OGS 和 DO4 导通。触点容量 AC250V 5A
