网口转换+485+232+DI DO_HJY-6988
2022/9/15
一、技术参数
|
|
☆ 工作温度： －40～＋85℃
☆ 输入电压: DC 7-24V 1A
☆ 接口标准： 默认RS485 9600 N 8 1
☆ 网口： 1个隔离网口
☆ 串口： 1个RS485+2个RS232。
☆ 开关输入： 支持采集干接点，支持数字量有源信号，支持接入NPN的光电开关接入，支持位变量，支持开关闭合的累计时间和空闲累计时间，支持开关闭合的次数。支持高速开关的计数
☆ 输出： 8路继电器输出。触点容量为AC250V 0.5A 或DC24V 1A
☆ 模拟量输入： 2路4-20MA采集。
☆网口协议： 网口通讯MODBUS-TCP协议（模块做服务器模式）
☆多线程通讯： 支持网口多线程同时通讯。
☆多通讯口之间的逻辑关系： 网口、RS485和RS232通讯口，协议转换为网口的MODBUS-TCP转485和232的MODBUS-RTU规约的互转 （网口发出的指令，485和232同时接收， 485和232上传的数据只对网口上传）
☆ 重 量： 120g
☆ 工作电流： ≤85mA（DC12V 电源，等待接收状态）。 ≤2A（发射状态，瞬时峰值）。
☆ 接口速率： 可编程（1200 、2400、4800 、9600 、14400，19200，38400，57600 ，115200）
☆ 外观尺寸： 116 * 90 * 24.3 （单位 mm 含端子和安装耳）（配套导轨卡子，支持导轨安装）
|
|
|
|
二、模块图片及端口说明
|
|

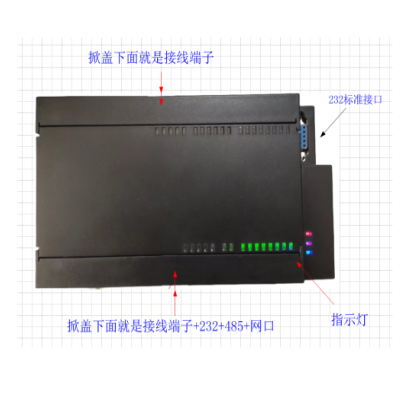

模块图片
|
指示灯
|
|
|
|
供电端子
|
继电器输出端子
|
|
|
|
继电器输出动作指示灯
|
开关量采集端子
|
|
|
|
2路模拟量采集端子
|
网口+485+232端子
|
|
|
组网局域网示意图
|
接近开关接线图
|
|
|
|
|
三、其他各网口模块列表
|
|
说明书下载
|
型号
|
通讯接口
|
供电
|
(网口模块)功能说明
|
|
说明书下载
|
HJY-6900
|
网口+485
|
DC24V
|
网口转串口（485）模块，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，可做网口连拉外网路由器和平台主站通讯方式。采集DI开关，可计数，可计时
|
|
HJY-6988
|
网口+485+232
|
DC24V
|
网口转串口，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，具8DI+8DO+2AI 可扩展4G/5G模块，变为超组 5G数传功能终端。采集开关DI，可计数，可计时
|
|
说明书下载
|
网口转HART协议
|
网口+485+HART接口
|
DC24V
|
网口走MODBUS-TCP协议，485走MODBUS-RTU规约，4路HART仪表接口
|
|
说明书下载
|
多口协议模块
|
网口+两个485
|
DC24V
|
网口和485和做主通讯口， 网口走MODBUS-TCP， 主485走MODBUS-RTU规约， 从485接口连接多台MODBUS协议的仪表，可扩展功能增加4G/5G核心板，变5G数传终端
|
|
说明书下载
|
HJY-7902
|
网口+485+4G/5G
|
DC24V
|
内置系统，做4G/5G网关路由器功能，可使用公司平台，连接现场的仪表和主站电脑之间无线通讯，可选择固定IP连接模块，当5G DTU终端和用户固定IP平台通讯，可设置成路由器，网口连接摄像头及无线路由功能
|
|
HJY-7900
|
网口+485+4G
|
DC24V
|
网口DTU模块，网口可传输MODBUS-TCP协议，主用于一主多从的PLC之间的无线数传
|
|
|
HJY-7902-W
|
网口+485+WIFi
|
DC24V
|
无线WIFI路由器网关功能，最多可无线连接8台无线模块终端，用于设备在近距离范围内的无线WIFI通讯。参考HJY-7902 5G网关说明书
|
|
|
|
|
|
|
|
|
|
