HJY-228系列模块（4G/5G 终端）
2022/9/1
|
一、产品概述
|
|
HJY-228系列产品，为我公司开发的针对用户远程数据传输，状态监测，设备控制等多功能多场景 应用的智能终端，具有广泛的应用领域。
特点如下：
1 、独立的无线传输单元，可选择移动运营商的公网（NB-IOT、2G 、3G 、4G 、 5G、WIFI）。
2 、支持微信连接远程读取与控制，参数设置等（需要设置为联网模式，移动网络或 WIFI）。
3、支持 TCP/IP、UDP 协议及我公司现有的数传模块（HJY-300-4G数传系列）和报警控制模块等 多种模式和功能。
4、用户可以使用一个固定的 IP 地址组建服务器（或数据中心），也可以使用办公室和家用网络（一 般是动态 IP）。用户可自由设置主机 IP 或域名、端口号等参数。
5 、可通过 RS485 接口扩展最多 8 个用户设备。
6 、可扩展最多 128 路变量读写（包括开关量输入输出，模拟量输入输出），其中，开关量输入和 输出最大 128 路，模拟量输入和输出最大 32 路）。
7 、与各种组态软件直接连接无须专用的驱动程序（支持 ModbusRTU 对用户而言设备就相当于一 台小型集中器、串口服务器）。
8 、RS232、RS485 两种电平接口，默认485接口。
9、本模块型号，4G传输和5G传输，在核心板区分4G或5G模组，系统应用模式和传输对于使用者来说一样的，故说明书通用
|
二、产品基本参数
|
|
☆ 工作温度： －40～＋85℃
☆ 输入电压: DC 7-24V（极限值 DC28V）
☆ 接口标准： 默认RS485 9600 N 8 1
☆ 输入端口： 模拟量输入8路（±0.2％）0-10V、0-20mA公共地。通道量程单独设置
☆ 输出端口： 模拟量输出2路（±0.2％）0-10V， 0-20mA。通道量程单独设置。
☆ 重 量： 120g
☆ 工作电流： ≤85mA（DC12V 电源，等待接收状态）。 ≤2A（发射状态，瞬时峰值）。
☆ 接口速率： 可编程（1200 、2400、4800 、9600 、14400，19200，38400，57600 ，115200）
☆ 外观尺寸： 116 * 90 * 24.3 （单位 mm 含端子和安装耳）（配套导轨卡子，支持导轨安装）
|
三、产品基本参数、图片、端子定义
|
模块基本参数>>>>
|
供电： DC7--24V 2A
|
尺寸：116 * 90 * 24.3 mm
|
安装方式： 固定孔和导轨（配导轨卡子）
|
RS485接口：1个
|
输入输出端口：8AI 2AO
|
网络：4G或5G全网通或WIFI
|
|

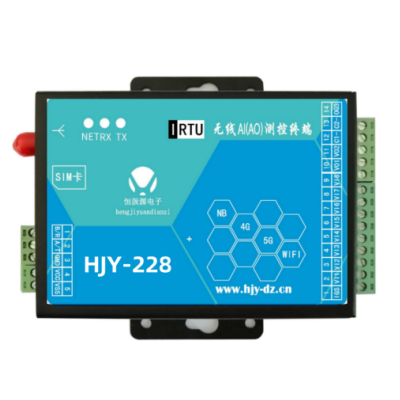

HJY-228系列模块产品图片如下
|
端子图片如下
|
|
|
|
|
有其他供电方式，信号直接用表笔测就有电流的接法 如下图
|
仪表传感器是带供电和信号形成回路，才有电流的接法 如下图
|
|
|
仪表传感器是三线或4线的传感器，三线就是供电的负极和信号的负极是同一根，如下图
|
输出模拟量4-20MA接线图 ，如下图
|
|
|
|
四、228系列各型号及功能示意图
|
|
1、做4G/5G智能测控终端使用 型号为228-E
|
|
主站设备是终端：电脑、触摸屏、PLC通过串口连接DTU， 分别和现场各从站通讯
|
上位机电脑连普通外网，可在上位机电脑上安装配套的虚拟串口或网口软件，等于就是上位机按串口或网口形式，和现场网口DTU终端下的设备通讯 如下图
|
|
|
|
服务器平台为固定IP平台的应用 如右图：
|
|
|
支持服务器是固定IP（或域名）+端口方式，上位机软件使用自编软件（非组态软件），可以使用本公司动态库连接，可以选用HTTP协议方式，可选MQTT协议格式连接服务器
|
服务器软件：组态软件，在服务器安装厂家的虚拟串口软件，实现组态通讯
|
支持TCP透传模式、 DTU模块内设心跳包，注册包，连接服务器，以注册包为识别，区分各 DTU终端的通讯数据
|
支持APN专网应用， 支持专网平台和 DTU放专网卡的通讯组网
|
2、做4G/5G点对点开关遥控，型号228-EA
|
|
可以双向或单向传输2路4-20MA信号，并可免费配套手机平台可以查看发射端和接收端输入输出数据如下图
|
可以多站点发射4-20MA ，接收端一处接收，合计发射端的各站点的4-20MA的总点位和输出的点位一样就可以
|
3、插WIFI模组，当WIFI无线终端使用，型号228-W
|
内网传输示例图：
|
外网传输示例图: 主站设备是不连外网设备，可以和4G终端组合
|
外网传输示例图：可以和4G终端组合使用
|
|
|
|
|
4、插WIFI模组做点对点开关遥控，型号148-WA
|
|
|
5、插灯板，可以当IO测控模块使用，型号228-R 485通讯，MODBUS-RTU规约，8AI 2AO 如下图
|
|
|
五、4G/5G数传及网关模块功能特征列表
|
|
说明书
|
型号
|
供电
|
接口
|
4G/5G模块终端主要功能特征
|
|
说明书下载
|
HJY-300
|
Dc24v
|
TTL/485/232
|
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
|
|
HJY-500
|
Dc24v
|
TTL/485/232
|
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
|
|
说明书下载
|
HJY-7900
|
DC24V
|
网口+485
|
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
|
|
HJY-7902
|
DC24V
|
网口+485
|
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
|
|
说明书下载
|
HJY-148-E
|
DC24V
|
RS485/232
|
4G(5G)+485+8DI+4DO,智能测控终端，可用于PLC（电脑组态）和PLC之间的一对多的通讯组网，也可用于固定IP服务器做主站的无线通讯模式（HTTP、MQTT,或TCP纯透传等协议方式）。
|
|
HJY-148-EA
|
DC24V
|
RS485/232
|
主用于4G/5G开关点对点的无线传输，最多传输4路开关，免费配套手机平台查询点位信号
|
|
HJY-148-W
|
DC24V
|
RS485/232
|
现场应具备外网热点的覆盖，本WIFI终端无线连接上外网，实现现场设备的无线数据传输，他和4G模块的区别在于，4G模块需要放置流量卡，而WIFI终端是连接的现场的无线外网上网传数据，也有应用于内网局域网传输的模式。
|
|
HJY-148-WA
|
DC24V
|
RS485/232
|
现场要具备无线外网热点，WIFI终端无线连网后主要用于4-20MA无线点对点传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
|
|
说明书下载
|
HJY-228-E
|
DC24V
|
RS485/232
|
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （可用于通讯固定IP服务器），也可以是如PLC做主站，一对多台PLC无线4G、5G组网方式，实现无线数据传输
|
|
HJY-228-EA
|
DC24V
|
RS485/232
|
主要用于4-20MA点对点传输应用，两台使用，发射端接入4-20MA,接收端同步输出4-20MA信号。免费配套手机端数据信号监测平台
|
|
HJY-228-W
|
DC24V
|
RS485/232
|
无线连接现场的无线外网热点，实现连网，和4G的功能区别是不用放流量卡，其他功能和4G 智能终端一样。
|
|
HJY-228-WA
|
DC24V
|
RS485/232
|
无线连接现场的外网热点，实现4-20MA的点对点传输，也可和4G模块组合应用。现场必需要具备外网热点覆盖条件。
|
|
说明书下载
|
HJY-284-E
|
DC24V
|
RS485/232
|
4G/5G+8AO+4AI+485,可用多个PLC（电脑组态通讯）,和HJY-228-E功能一样，仅输入和输出信号端口多几路，其他一样。
|
|
HJY-284-EA
|
DC24V
|
RS485/232
|
可4路或8路4-20MA对点对传输，发射点接入4-20MA信号，接收端输出4-20MA信号
|
|
HJY-284-W
|
DC24V
|
RS485/232
|
WIFI传输,现场要具备外网热点覆盖,他无线连接上外网，实现和4G、5G RTU智能终端模块一样的功能。
|
|
HJY-284-WA
|
DC24V
|
RS485/232
|
无线WIFI连接现场的外网热点，传输4路或8路4-20MA信号，发射端接入4-20MA信号，接收端输出4-20MA信号
|
|
|
