4g网口数传HJY-7900_网口通讯_网口无线数传
2022/9/1
HJY-7900 4G/5GDTU数传模块，DL7900模块，是一款带RJ45(网口通讯)的4G/5G全网通数传终端模块。用于电脑动态连外网和现场多个设备站点无线通讯，可用于网口触摸屏和网口PLC之间的通讯应用，能用于电脑组态软件和网口PLC仪表之间的一对多通讯,性能稳定，使用方便，被广泛应用于电力、水利、石油、化工、铁路、水文、区域报警及其他行业的遥控、遥测、遥信、遥感、遥调等领域无线数据远距离传输。
|
一、产品基本参数
|
|
1、供电DC 7-24V 2A
2、尺寸：115*90*26MM 导轨安装
3、通讯接口：RS485和网口
4、网络：4G全网通(移动 联通，电信卡均可)
5、主站4G模块具备一对多的透传解析模式，可传输MODBUS-RTU,MODBUS-TCP
6、应用于电脑组态、PLC、其他各类型网口仪表之间的4G无线通讯组网
|
|
二、产品基本参数、图片、端子定义
|
模块基本参数>>>>
|
供电： DC7--24V 2A
|
尺寸：116 * 90 * 24.3 mm
|
安装方式： 固定孔和导轨（配导轨卡子）
|
RS485接口：1个
|
网口：1个
|
网络：4G或5G全网通
|
|
4G/5GDTU模块产品图片如下
|
端子图片如下
|
|
|
4G/5G 网口DTU模块接口端子定义说明>>
|
电源端子：VCC正极，VSS负极，宽压供电 7-24V
|
485端子：A/T为485A B/T为485B
|
5路DI: 默认没有焊接此功能元器件
|
2路DO输出：默认没有焊接此功能元器件
|
|
|
|
四、产品应用图示
|
上位机电脑通过网线直接网口DTU模块， 分别和现场各终端站点设备通讯 如下图
|
上位机电脑连普通外网，可在上位机电脑上安装配套的虚拟串口或网口软件，等于就是上位机按串口或
网口形式，和现场网口DTU终端下的设备通讯 如下图
|
|
|

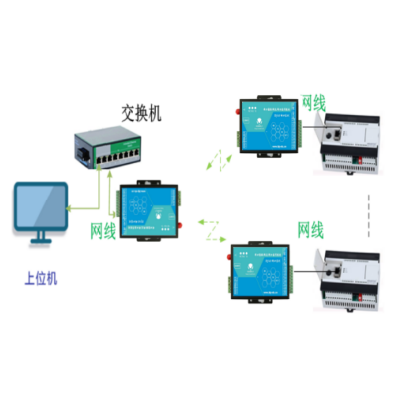

上位机电脑通过交换机和DTU连接，负责和现场的多个终端设备无线通讯 如下图
|
平台为固定IP平台， 可选用HJY-7902 网关终端模块组网 如下图
|
|
|
五、4G/5G数传及网关模块功能特征列表
|
|
说明书
|
型号
|
供电
|
接口
|
4G/5G模块终端主要功能特征
|
|
说明书下载
|
HJY-300
|
Dc24v
|
TTL/485/232
|
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
|
|
HJY-500
|
Dc24v
|
TTL/485/232
|
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
|
|
说明书下载
|
HJY-7900
|
DC24V
|
网口+485
|
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
|
|
HJY-7902
|
DC24V
|
网口+485
|
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
|
|
说明书下载
|
HJY-148-E
|
DC24V
|
RS485/232
|
4G(5G)+485+8DI+4DO,智能测控终端，可用于PLC（电脑组态）和PLC之间的一对多的通讯组网，也可用于固定IP服务器做主站的无线通讯模式（HTTP、MQTT,或TCP纯透传等协议方式）。
|
|
HJY-148-EA
|
DC24V
|
RS485/232
|
主用于4G/5G开关点对点的无线传输，最多传输4路开关，免费配套手机平台查询点位信号
|
|
HJY-148-W
|
DC24V
|
RS485/232
|
现场应具备外网热点的覆盖，本WIFI终端无线连接上外网，实现现场设备的无线数据传输，他和4G模块的区别在于，4G模块需要放置流量卡，而WIFI终端是连接的现场的无线外网上网传数据，也有应用于内网局域网传输的模式。
|
|
HJY-148-WA
|
DC24V
|
RS485/232
|
现场要具备无线外网热点，WIFI终端无线连网后主要用于4-20MA无线点对点传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
|
|
说明书下载
|
HJY-228-E
|
DC24V
|
RS485/232
|
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （可用于通讯固定IP服务器），也可以是如PLC做主站，一对多台PLC无线4G、5G组网方式，实现无线数据传输
|
|
HJY-228-EA
|
DC24V
|
RS485/232
|
主要用于4-20MA点对点传输应用，两台使用，发射端接入4-20MA,接收端同步输出4-20MA信号。免费配套手机端数据信号监测平台
|
|
HJY-228-W
|
DC24V
|
RS485/232
|
无线连接现场的无线外网热点，实现连网，和4G的功能区别是不用放流量卡，其他功能和4G 智能终端一样。
|
|
HJY-228-WA
|
DC24V
|
RS485/232
|
无线连接现场的外网热点，实现4-20MA的点对点传输，也可和4G模块组合应用。现场必需要具备外网热点覆盖条件。
|
|
说明书下载
|
HJY-284-E
|
DC24V
|
RS485/232
|
4G/5G+8AO+4AI+485,可用多个PLC（电脑组态通讯）,和HJY-228-E功能一样，仅输入和输出信号端口多几路，其他一样。
|
|
HJY-284-EA
|
DC24V
|
RS485/232
|
可4路或8路4-20MA对点对传输，发射点接入4-20MA信号，接收端输出4-20MA信号
|
|
HJY-284-W
|
DC24V
|
RS485/232
|
WIFI传输,现场要具备外网热点覆盖,他无线连接上外网，实现和4G、5G RTU智能终端模块一样的功能。
|
|
HJY-284-WA
|
DC24V
|
RS485/232
|
无线WIFI连接现场的外网热点，传输4路或8路4-20MA信号，发射端接入4-20MA信号，接收端输出4-20MA信号
|
|
|
