SMS100_串口短信模块_4g串口短信模块
2022/9/2
HJY-SMS100-4G全网通串口短信模块，通过串口连接设备，连接单片机设备或电脑作为设备串口外置短信功能使用，这种应用主要是要在主设备里做编程，按短信模块定义的数据段格式处理串口数据，数据格式对应上，短信模块才往外发报警信息，该短信模块是针对于工业设备使用来设计，性能稳定，使用方便，被广泛应用于电力、水利、石油、化工、铁路、水文、区域报警及其他行业的遥控、遥测、遥信、遥感、遥调等领域内设备，在无人值守时，可以按系统平台监测，发布异常数据或设备故障短信给值班相关人员手机上。
|
一、产品简介
|
我公司开发的4G全网通短信模块是之前 2G 模块升级版，专门针对短信报警工业控制应用设计，通过串口与应用设备进行连接，实现设备的报警及数据通信。性能稳定可靠，使用方便灵活，符合各种工商业级设备短信报警应用要求。被广泛的应用于电力、石油、铁路、水文、区域报警等领域。
|
|
♦ 不必关心 AT 指令集，所有与 AT 有关的操作均有模块内部完成(串口通讯时不需要操作AT指令握手协议，我们做单片机编程已把AT指令包内置于系统中，只需要串口直接给数据，就可上传短信发送)。
♦ 具有格式和透明传输两种数据传输方式。
♦ 完全独立开发，在使用或客户二次开发的过程中能提供良好的技术支持（可根据用户的实际使用功能修改软硬件）。
♦ 支持总线式的被动传输数据方式。
♦ 具有省电和正常两种工作方式。（暂时无省电功能，因省电功能需软硬件一起配合才是最佳省电方式）
♦ 具有四字节密码，可使上位机免不明数据干扰。
♦ 每台机器多种接口电平，省去用户添加转换线和接口板
|
二、技术指标
|
|
☆ 工作温度： －30～＋70℃
☆ 天线阻抗： 50Ω
☆ 输入电压: DC 7-24V
☆ 接口标准： RS232、TTL、RS485 USB 集成了4 种电平接口 （电脑可用USB线插模块做串口用，得安装驱动）
☆ 重 量： 120g
☆ 工作电流： ≤85mA（DC12V 电源，等待接收状态）。 发送短信平均电流 200 mA ( 建议使用1A 以上电源)
☆ 接口速率： 1200bps ~ 115200 可编程
☆ 频率范围: 4G 全网
|
三、产品基本参数、图片、端子定义
|
模块基本参数>>>>
|
供电： DC7--24V
|
尺寸：100*66*27mm
|
安装方式： 固定孔和导轨
|
接口：TTL\485\232
|
短信网络：4G全网通
|
说明：可增加网口转串口模块实现短信模块串口变网口
|
|
短信模块产品图片如下
|
端子图片如下
|
|
|
短信模块各接口端子定义说明>>>>>>
|
电源端子1和2：VCC正极，VSS负极，宽压供电 7-24V
|
TTL端子：3和4，加GND，为TTL电平接口 （三种接口都在硬件上任选，但只能选其中之一）
|
RS232端子：5和6 加GND 为RS232接口 （三种接口都在硬件上任选，但只能选其中之一）
|
RS485端子：8和9为RS485端子，GND是在两边485接上后不好用才可能共两边电源GND
|
四、产品应用图示
|

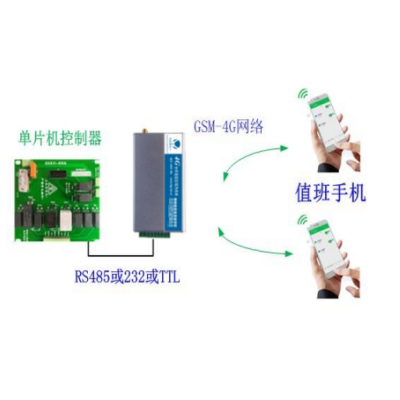

单片机自编程设备接短信模块HJY-SMS100或110C
|
电脑自编程软件平台接短信模块HJY-SMS100或110C
|
|
|
PLC或其他MODBUS协议仪表连接HJY-SMS110
|
电脑组态软件或PLC连接HJY-SMS110A
|
|
|
多开关点位短信报警HJY-SMS110
|
多路温湿度短信报警HJY-SMS110
|
|
|
开关量4G短信报警模块HJY-SMS7148
|
触摸屏连接HJY-SMS110A
|
|
|
五、各短信模块功能特征列表
|
|
说明书下载
|
型号
|
供电
|
接口
|
协议
|
短信模块主要功能特征
|
|
说明书下载
软件下载
|
HJY-SMS100
|
DC24V
|
485/232/ttl
|
厂家数据格式
|
串口短信模块，可用于格式传输，透明传输，单包短信最长不超140个字节。可用于自定义应用的PLC或电脑平台软件的异常数据的短信报警提醒。（4G短信模块）
|
|
HJY-SMS100-C
|
DC24V
|
485/232/ttl
|
厂家数据格式
|
串口短信模块，可一包短信长度500个字节，按短信模块定义的的格式传输方式驱动短信报警。主用于接电脑的平台自编软件配套短信报警的组网方式（4G短信模块）
|
|
HJY-SMS110
|
DC24V
|
485/232/ttl
|
MODBUS-RTU
|
MODBUS-RTU协议，可用于国内外短信报警，可接PLC或其他仪表，可做主站主动读取仪表，也可485总线上被动监测代码异常后上传短信，配套设置软件和连接线 （4G短信模块）
|
|
HJY-SMS110A
|
DC24V
|
485/232/ttl
|
MODBUS-RTU
|
标准的MODBUS-RTU协议，可以用于PLC做主站驱动短信报警，按变量协议驱动，也可用于组态软件短信报警，配套设置软件及连接线 （4G短信模块）
|
|
HJY-SMS7148
|
DC24V
|
RS485/232
|
不需
|
4G短信报警模块，8路开关触发短信，4路继电器输出，配套设置软件及连接线
|
|
HJY-SMS7128
|
DC24V
|
RS485/232
|
不需
|
用于模拟量信号超限的短信报警，可接8路4-20MA，有配套的设置软件及连接线 （4G短信模块）
|
|
六、其他各功能类型产品点击图片可进入网页查看
|
|
