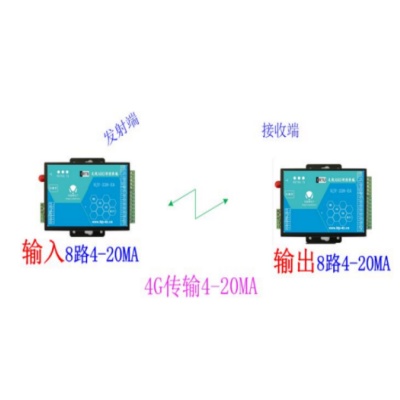

1、原理示意图

2、应用说明

1）合计2个模块实现传输8路4-20MA，发射端4G模块可以接入8路模拟量，接收端模块可以对应输出8路4-20MA.

2）发射端接入8路4-20MA信号(支持2线 3线 4线传感器)， 接收端可输出8路信号给显示仪表或PLC采集或DCS采集系统

3）发射端5到10S上传一次，周期性上传， 接收端实时接收并刷新输出

4）通信中断的处理：接收端收到一次数据输出后输出保持就开始计时，如果超出4分钟不能收到新数据，就输出0MA数据，后续网络通讯正常，信号输出立刻恢复。（DCS可据0MA值判断通信中断）

5）供电电源，发射端及接收端所有设备均可DC24V供电

国内通讯，发射和接收不限距离，只需要现场有基站网络信号,若现场具体外网热点无线网络，也可以使用本公司WIFI终端模块（不用放流量卡，设入现场的无线热点网络账号密码，即可连接互联网，实现传输。）
