无线电传输8路开关控制模块HJY-8088-43L
2022/9/16
一、系统说明
|
|
HJY8088-43L模块具备8路干接点(或有源电压信号)输入，8路继电器输出且集成3公里传输无线模块的这么一款无线IO测控模块。可以一对一无线开关传输控制，也可以一对多或者多对一开关对应传输。
☆ 供电电压： DC12V--24 2A
☆ 数据接口： RS485 （作为无线开关传输遥控时仅作为设置参数时用此接口）
☆ 接口速率： 1200BPS--19200BPS ,（无线传输遥控或无线IO采集时用）
☆ 出厂默认参数： 1200BPS 01R01 234.375MHZ 功率为1.3W
☆ 模块特征： 8路开关量输入、8路继电器输出集成无线电台传输功能的采集控制模块或遥控模式下的用于无线开关量传输控制。继电器容量为AC250V 5A /DC24 5A
☆ 支持协议： 厂家无线开关量遥控协议模式
|
|
二、产品图片及开关输入和输出接线示图
|
|

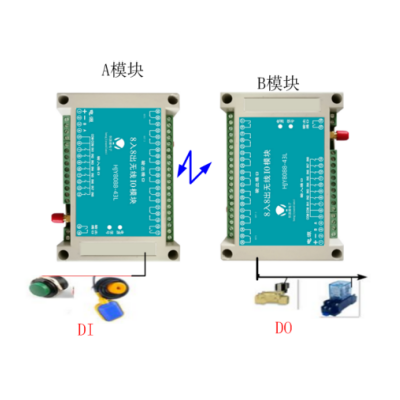

产品图片
|
供电及485端子： DC12--24V 2A
|
|
|
|
开关输入有源输入接法
|
开关输入干接点接法
|
|
|
|
开关输出无源继电器可驱动直流继电器
|
开关输出无源继电器可驱动交流继电器
|
|
|
|
三、无线IO及无线4-20MA 传输系统示例图
|
|
WIFI传输开关点对点传输，可以相互传输4路，也可以和4G终端组合使用，免费配平台
|
WIFi传输4-20MA信号，可以2路.4路或8路，也能和4G模拟量模块组合使用，免费配手机平台
|
|
|
|
无线电台传输4-20MA信号（点对点，最后可以传输8路）
|
无线电台传输开关点对点 可以传输控制及反馈各8路
|
|
|
|
4G/5G传输开关信号，可以相互传输，也可以一对多传输，免费配套手机监测平台
|
4G/5G传输4-20MA信号，可以相互传输，也可以一对多传输，免费配套手机监测平台
|
|
|
|
|
四、各无线IO和无线4-20MA特征列表
|
|
说明书下载
|
无线点对点传输应用
|
距离
|
型号
|
供电
|
|
无线点对点传输（4-20MA）系列
|
|
说明书下载
|
无线电台传输2路4-20mA信号
|
2000米
|
HJY-43F-0.5W-2AI(AO)
|
DC24V
|
|
200米
|
HJY-43F-10mW-2AI(A0)
|
DC24V
|
|
2500米
|
HJY-LROA-200-2AI(AO)
|
DC24V
|
|
说明书下载
|
无线电台传输4路4-20mA信号
|
2000米
|
HJY-43F-0.5W-4AI(AO)
|
DC24V
|
|
200米
|
HJY-43F-10mW-4AI(A0)
|
DC24V
|
|
2500米
|
HJY-LROA-200-4AI(AO)
|
DC24V
|
|
说明书下载
|
无线电台传输8路4-20mA信号
|
2000米
|
HJY-43F-0.5W-8AI(AO)
|
DC24V
|
|
200米
|
HJY-43F-10mW-8AI(A0)
|
DC24V
|
|
2500米
|
HJY-LROA-200-8AI(AO)
|
DC24V
|
|
说明书下载
|
无线WIFI传输4-20MA（2路）
|
外网WIFI
|
HJY-228-WA
|
DC24V
|
|
无线WIFI传输4-20MA（4或8路）
|
外网WIFI
|
HJY-284-WA
|
DC24V
|
|
说明书下载
|
4G/5G传输 2路4-20MA
|
4G/5G
|
HJY-228-EA
|
DC24V
|
|
4G/5G传输 4或8路4-20MA
|
4G/5G
|
HJY-284-EA
|
DC24V
|
|
4G/5G传输16路4-20MA
|
4G/5G
|
多站发，一站接收
|
DC24V
|
|
无线开关（点对点）传输系列
|
|
说明书下载
|
无线电台传输8路开关信号
|
2000米
|
HJY-8088-43F 0.5W
|
DC24V
|
|
200米
|
HJY-8088-43F 10mW
|
DC24V
|
|
2500米
|
HJY-8088-LROA200
|
DC24V
|
|
3000米
|
HJY-8088-43L
|
DC24V
|
|
无线LROA电台传输4路开关
|
6000米
|
LORA-5000-4DI(DO)
|
DC24V
|
|
说明书下载
|
无线WIFI传输开关（4路）
|
外网
|
HJY-148-WA
|
DC24V
|
|
说明书下载
|
无线4G、5G传输开关
|
4G/5G
|
HJY-148-EA
|
DC24V
|
|
|
其他多站点，多点位传输，请咨询技术后按实际应用情况设计方案、落实
|
|
