一、产品应用领域
|
无线数传电台,可远距离传30公里,无线电方式不用放SIM卡,用于连接电脑组态,PLC,触摸屏,各类智能仪器仪表,工控IO模块之间的无线通讯,应用于工业遥控、遥测；交通,井下无线传输、报警；自动化数据采集系统；无线数据传输；楼宇自动化、安防、机房设备无线监控、门禁系统；汽车检测设备；电视台的互动节目表决设备；路灯节能设备；工业控制、银行系统；无线抄表；交通信号灯控制系统；
|

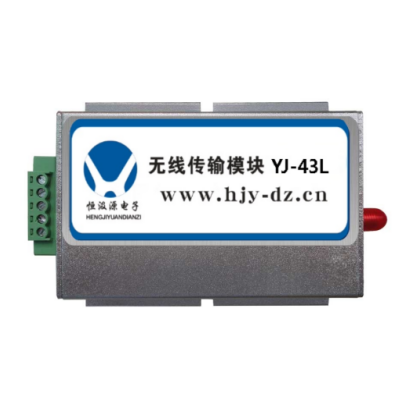

二、HJY-YJ-43L电台基本参数
|
1 工作频段 231MHZ～238MHZ，默认为231.375MHZ
|
2 频率容差：±8ppm
|
3 天线阻抗：50Ω
|
4 调制方式：MSK
|
5 频率设置：串口改频
|
6 数据传输速 1200/2400/4800/9600/19200（设置软件中修改）默认9600BPS
|
7 接口：TTL/RS232/RS485 订货选其一
|
8 传输方式：双向，收发一体
|
9 传输距离：双边吸盘天线可视、低速率传输为3000米。
|
10 收发切换时间:≤10mS
|
11 可用灵敏度：≤-123dBm(波特率=1200BPS)
|
12 静候电流：≤40mA
|
13 发射功率：1.3W
|
14 发射时工作电流：≤0.5A(12V) (5V 供电时请另外说明)
|
15 环境温度：-40~+60℃
|
16 外观尺寸：95*66*23MM 配导轨卡子
|
三、HJY-YJ-43L电台接口端子及指示灯
|
|
电台接线端子图： YJ-43L供电为DC12V
|
电台指示灯说明：1个电源指示灯，一个数据通讯灯
，发数据红灯闪，收数据绿灯闪
|
|
|
|
|
|
|
|
五、无线电台各功率距离参数列表
|
|
说明书下载
|
型号
|
通讯口
|
供电
|
（空旷低速）
|
通讯速率
|
功率
|
备注
|
|
说明书下载
|
HJY-YJ-43L
|
RS485/232/TTL
|
DC12V
|
3公里
|
1200-19200BPS
|
1.3W
|
YJ-43L&YJ-56M&YJ-43M&YJ-43R&YJ-43H这几个型号可互相通讯
|
|
HJY-YJ-56M
|
RS485/232/TTL
|
DC24V
|
6公里
|
1200-19200BPS
|
3W
|
|
HJY-YJ-43M
|
RS485/232/TTL
|
DC24V
|
10公里
|
1200-19200BPS
|
5-7W
|
|
HJY-YJ-43R
|
RS485/232/TTL
|
DC24V
|
12公里
|
1200-19200BPS
|
10W
|
|
HJY-YJ-43H
|
RS485
|
DC12V
|
30公里
|
1200-9600BPS
|
25W
|
|
HJY-YJ-53M
|
RS485+音频口
|
DC12V
|
10公里
|
1200-9600BPS
|
5-7W
|
YJ-53M&YJ-53H可互相通讯
|
|
HJY-YJ-53H
|
RS485+音频口
|
DC12V
|
30公里
|
1200-9600BPS
|
25W
|
|
说明书下载
|
HJY-LORA-200
|
RS485/232/TTL
|
DC24V
|
2公里
|
1200-9600BPS
|
0.2W
|
这两个LORA型号可互相通讯
|
|
HJY-LORA5000
|
RS485/232/TTL
|
DC24V
|
6-8公里
|
1200-9600BPS
|
5W
|
|
|
|
|
|
|
|
|
|
|
