• 产品描述：4G/5G无线传输4-20MA信号，且手机也可以查看数据

一、项目说明

     现场有2路传感器信号（4-20MA信号）需要传回工控室，DCS系统上，DCS有AI采集端子，最终信号传输过来以后，上DCS监管平台。

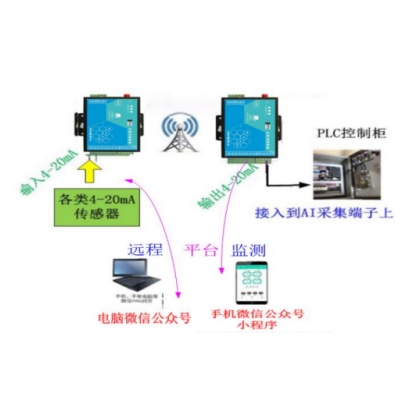

二、系统示意图

三、说明

 1、无线传输模块为4G带模拟量采集和模拟量输出的集成模块，需要放置流量卡，同时配套有手机公众号监测平台。

 2、现场模块接入两路4-20MA信号，接收端4G模块同步接收输出两路4-20MA信号给DCS的采集端子，在平台上显示

 3、发射模块的第一路输入，对接收模块的第一路输出，发射模块的第二路输入，对接收模块的第二路输出

 4、发射模块按10S定时上传+变化上传的模式，周期上传

 5、接收端模块有看门狗机制，接收模块接收到数据后，输出保持4分钟，若过了此时间，没有收到发射端过来的数据，则输出通道输出

0值 ，用于DCS判断通讯中断。

四、手机平台：

发射端

接收端：
