4G数传4-20MA信号配套DCS系统

2022/9/15

一、项目描述：

共计有两个站点的信号需要传到DCS中控室，1个站有4路4-20MA信号（两路温度和两路压力），另一个站点为液位信号4-20MA,，共计5路信号需要传输到10公里之外的中控室接收，还原输出这5路信号给DCS系统。我们选用4G传输还原系统。

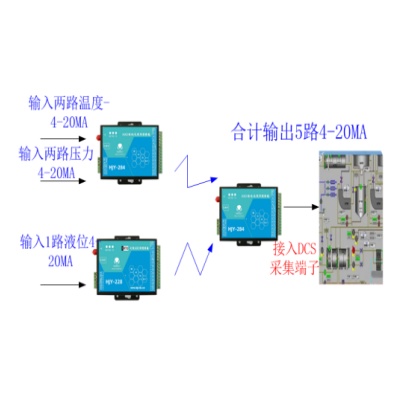

二、系统示意图

三、传输逻辑关系

1. 上图中传输系统是4G传输，发射端模块是AI采集+4G集成一体模块，接收端是4G+AO输出集成一体模块，需放流量卡，属于网络传输，使用两个发射，一个接收，4G传输是网络制式，可以多发一收。

2. 供电方式：外部供电（可交流转直流供电或太阳能加蓄电池供电方式）

3. 发射端模块1 接入4-20MA 4路，发射模块1接入1路4-20MA，接收端模块合计输出5路4-20MA信号, 输出5路4-20MA信号给DCS系统。

4. 传输时间：发射模块1和模块2同时上传，按定时10S+变化上传模式，

5. 接收端输出有看门狗机制，接收端输出通道会按一个设定时间如3分钟。接收到数据后，维持输出3分钟一旦超过3分钟时间内没有数据过来，当前输出通道的模拟量值，就输出0MA, DCS可以根据0MA判断无线通讯中断，发出告警！
