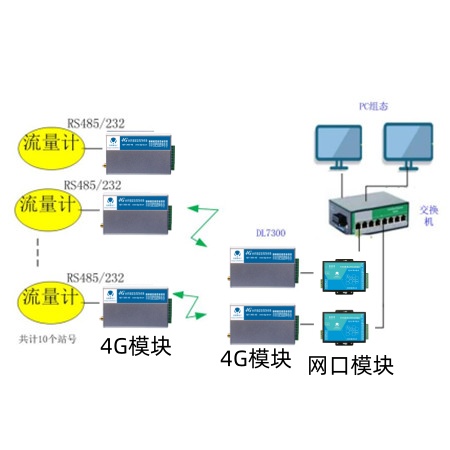

1、组网示意图

2、系统应用说明

1）现场的无线模块为4G全网通模块，型号为HJY-300，通讯接口为485或232直接对流量计的MODBUS-RTU规约

2）HJY-300模块  供电为9--24V    外接流量计的协议为MODBUS-RTU数据协议

3）主站这边两台电脑做上位机，相当于两个主站，WINCC组态软件，通讯为网口MODBUS-TCP

4)由于流量计为MODBUS-RTU协议，故需要增加网口转485模块，把MODBUS-TCP转为RTU，用于4G无线透传和现场的流量计通讯

5）网口模块：HJY-6900  主功能就是把网口MODBUS-TCP转成串口的RTU协议

6)WINCC 网口把数据按MODBUS-TCP格式下发，经过网口模块后，给处理成RTU格式，使无线4G按RTU和现场各流量计通讯，返回数据到网口模块时，再加上TCP的嵌套给上位机组态，故此协议转换，双向识别，通讯正常。

7）主站为两台组态电脑连接局域网上，按上图配置，两路主站可以同时访问现场的流量计终端
