HJY-300_4G模块_动态IP电脑服务器
2022/9/1
HJY-300-4G全网通串口数传模块，主用于工控行业无线数据通讯，如现场的PLC及仪表，通过有线方式无法拉到中控室，甚至跨区域的这种现场数据，更是无法通过有线方式把数据传到中控室或服务器电脑上，在此情形下，才需要应用无线模块，尤其是4G/5G的数传终端模块，他可以远距离的通讯传输，走的是4G/5G网络，在现场PLC的串口或网口可以连接4G数传模块的串口或网口上，要放置流量卡，通过基站就连接上了公网，就可以利用网络远距离传输数据，HJY-300型号主要特征就是可以把现场设备的数据和中控室的电脑组态软件或者上位机的PLC之间形成无线数据通讯系统，可以实现主PLC和从站PLC之间的一对多的终端对终端的通讯方式，也可以实现上位机电脑是动态普通连外网或不连外网，也现场的PLC仪表之间的无线数据组网，4G数传模块是按工业设备使用来设计，性能稳定，使用方便，被广泛应用于电力、水利、石油、化工、铁路、水文、区域报警及其他行业的遥控、遥测、遥信、遥感、遥调等领域无线数据远距离传输。
|
一、产品简介
|
|
4G全网通，可以适应目前国内所有电话卡。我公司开发的这款 全网通模块的目的是让即使不懂 手机通信和互连网络知识的人也能很好的利用全网通数据通信 技术为工控项目服务。HJY-300-4G 模块的核心硬件是使用世界知名移动通信产品厂商生产的 4G 芯片而设计生产的，具有很高的可靠性。使用 HJY-300-4G 时，用户只需要拥有以前所熟悉的串口通信知识就可通过4G 网络进行通信。HJY-300-4G 模块使用户 不需要 关心如下几个方面的知识。特点如下：
1、 不需要 关心模块的射频电路部分（使用的是移动运营商的公网）。及相关硬件连接。
2、 不需要 关心 AT 指令集。对应用工程师而言下很大的工夫去消化几十页甚至是上百页的英文的 AT指令集使用资料，是一件要花很多时间费很大精力的事情。所有与 AT 响应有关的操作都是由 HJY-300-4G 在模块的内部完成。
3、 不需要 关心 TCP/IP 协议及互连网络的相关知识：由于 4G 模块是基于互连网的通信方式，在使用中就与 INTERNET 网络打交道，所有与网络的信息交换都是由 HJY-300-4G模块自动完成的。无须用户参与。
4、 普通的电脑连外网或不加外网通过本公司4G模块均可以实现和现场的PLC仪表之间无线数据传输，并支持多主站同时和现场的PLC仪表做通讯。
5、 具有格式及透明传输两种传输方式。
6、 支持终端对终端的一对多的通讯模式：如一主PLC对多个现场 从站PLC之间使用4G模块组网通讯。
7、 与各种组态软件直接连接无须专用的驱动程序（对用户而言4G传输设备就相当于一条看不见的串口线）。
8、 支持总线式的被动传输数据方式。
9、同时拥有RS232、RS485 和 TTL 三种电平接口，用户任选其一。
10、兼容国内所有移动通信网络： 支持移动，联通，电信流量卡
11、程序升级：支持现场串口升级程序（由厂家提供下载包）
|
二、技术指标
|
|
☆ 工作温度： －30～＋70℃
☆ 天线阻抗： 50Ω
☆ 输入电压: DC 7-24V
☆ 接口标准： RS232、TTL、RS485 USB 集成了4 种电平接口 （电脑可用USB线插模块做串口用，得安装驱动）
☆ 重 量： 120g
☆ 工作电流： ≤85mA（DC12V 电源，等待接收状态）。 发送短信平均电流 200 mA ( 建议使用1A 以上电源)
☆ 接口速率： 1200bps ~ 115200 可编程
☆ 频率范围: 4G 全网
|
三、产品基本参数、图片、端子定义
|
模块基本参数>>>>
|
供电： DC7--24V 2A
|
尺寸：100*66*27mm
|
安装方式： 固定孔和导轨（配导轨卡子）
|
接口：TTL\485\232
|
网络：4G全网通
|
说明：可增加网口转串口模块实现短信模块串口变网口
|
|

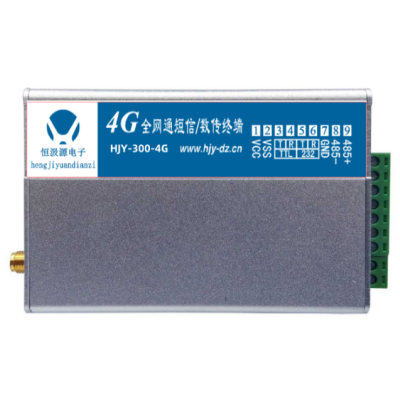

短信模块产品图片如下
|
端子图片如下
|
|
|
HJY-300 4G模块接口端子定义说明>>>>>>
|
电源端子1和2：VCC正极，VSS负极，宽压供电 7-24V
|
TTL端子：3和4，加GND，为TTL电平接口 （三种接口都在硬件上任选，但只能选其中之一）
|
RS232端子：5和6 加GND 为RS232接口 （三种接口都在硬件上任选，但只能选其中之一）
|
RS485端子：8和9为RS485端子，GND是在两边485接上后不好用才可能共两边电源GND
|
四、产品应用图示
|
电脑端可以连外网动态IP的应用，支持一对多通讯，支持MODBUS-RTU通讯 ,支持多中心通讯模式如下示意图
|
主站是电脑不连外网或PLC或触摸屏作主站，通过串口连接4G数传模块和现场设备通讯，支持一对多，支持MODBUS-RTU协议 ，支持多主站应用模式 如下图
|
|
|
五、4G/5G数传及网关模块功能特征列表
|
|
说明书
|
型号
|
供电
|
接口
|
4G/5G模块终端主要功能特征
|
|
说明书下载
|
HJY-300
|
Dc24v
|
TTL/485/232
|
1)可以实现多个PLC之间的1主多从站的无线数据传输 2）可以实电脑和PLC或其他仪表之间的无线数据传输
|
|
HJY-500
|
Dc24v
|
TTL/485/232
|
1)主要用现场仪表连接DTU后和服务器（固定IP通讯）之间的通讯 2）可HTTP或MQTT,也可以TCP纯透传或使用厂家串口软件，组态通讯都可。
|
|
说明书下载
|
HJY-7900
|
DC24V
|
网口+485
|
4G /5G DTU+网口+485 可用于PLC网口MODBUS-TCP协议一对多传输,和485 MODBUS-RTU设备数据的传输
|
|
HJY-7902
|
DC24V
|
网口+485
|
4G/5G+网口+485+路由器网关，可传输PLC数据，可做4G/5G网关接摄像头，主站可用于普通电脑，也可固定IP服务器
|
|
说明书下载
|
HJY-148-E
|
DC24V
|
RS485/232
|
4G(5G)+485+8DI+4DO,智能测控终端，可用于PLC（电脑组态）和PLC之间的一对多的通讯组网，也可用于固定IP服务器做主站的无线通讯模式（HTTP、MQTT,或TCP纯透传等协议方式）。
|
|
HJY-148-EA
|
DC24V
|
RS485/232
|
主用于4G/5G开关点对点的无线传输，最多传输4路开关，免费配套手机平台查询点位信号
|
|
HJY-148-W
|
DC24V
|
RS485/232
|
现场应具备外网热点的覆盖，本WIFI终端无线连接上外网，实现现场设备的无线数据传输，他和4G模块的区别在于，4G模块需要放置流量卡，而WIFI终端是连接的现场的无线外网上网传数据，也有应用于内网局域网传输的模式。
|
|
HJY-148-WA
|
DC24V
|
RS485/232
|
现场要具备无线外网热点，WIFI终端无线连网后主要用于4-20MA无线点对点传输, 可双向传输模拟量信号，免费配套手机平台查看点位信号
|
|
说明书下载
|
HJY-228-E
|
DC24V
|
RS485/232
|
4G+485+8AI+2AO,可HTTP或MQTT协议与服务器平台通讯,按用户协议修改对接 （可用于通讯固定IP服务器），也可以是如PLC做主站，一对多台PLC无线4G、5G组网方式，实现无线数据传输
|
|
HJY-228-EA
|
DC24V
|
RS485/232
|
主要用于4-20MA点对点传输应用，两台使用，发射端接入4-20MA,接收端同步输出4-20MA信号。免费配套手机端数据信号监测平台
|
|
HJY-228-W
|
DC24V
|
RS485/232
|
无线连接现场的无线外网热点，实现连网，和4G的功能区别是不用放流量卡，其他功能和4G 智能终端一样。
|
|
HJY-228-WA
|
DC24V
|
RS485/232
|
无线连接现场的外网热点，实现4-20MA的点对点传输，也可和4G模块组合应用。现场必需要具备外网热点覆盖条件。
|
|
说明书下载
|
HJY-284-E
|
DC24V
|
RS485/232
|
4G/5G+8AO+4AI+485,可用多个PLC（电脑组态通讯）,和HJY-228-E功能一样，仅输入和输出信号端口多几路，其他一样。
|
|
HJY-284-EA
|
DC24V
|
RS485/232
|
可4路或8路4-20MA对点对传输，发射点接入4-20MA信号，接收端输出4-20MA信号
|
|
HJY-284-W
|
DC24V
|
RS485/232
|
WIFI传输,现场要具备外网热点覆盖,他无线连接上外网，实现和4G、5G RTU智能终端模块一样的功能。
|
|
HJY-284-WA
|
DC24V
|
RS485/232
|
无线WIFI连接现场的外网热点，传输4路或8路4-20MA信号，发射端接入4-20MA信号，接收端输出4-20MA信号
|
|
|
