网口转HART仪表转485模块
2022/9/15
一、产品简介
|
HART转485和网口模块，内嵌TCP/IP协议栈，将HART传感器数据转换成串口485数据(及网口数据)，产品体积小，功耗低，精致铝合金金属外壳，保护产品抗压，抗摔，抗干扰。搭载ARM处理器，速度快，相应迅速，稳定性高.
|
二、模块功能特征说明
|
|
网口+RS485(HART协议转换模块)，RS485接口走MODBUS-RTU协议，网口走MODBUS-TCP协议，采集通道4路接HART协议的传感器。使用功能就是从网口和RS485接口上同时读取现场HART传感器数据。
☆ 工作温度： －40～＋85℃
☆ 输入电压: DC 7-24V 1A
☆ 接口标准： 默认RS485 9600 N 8 1
☆ 网口： 1个隔离网口
☆ 串口： 1个485
☆ HART接口： HART接口通道：4个
☆ 重 量： 120g
☆ 工作电流： ≤85mA（DC12V 电源，等待接收状态）。 ≤2A（发射状态，瞬时峰值）。
☆ 接口速率： 可编程（1200 、2400、4800 、9600 、14400，19200，38400，57600 ，115200）
☆ 外观尺寸： 116 * 90 * 24.3 （单位 mm 含端子和安装耳）（配套导轨卡子，支持导轨安装）
☆ 、协议规则：
1）网口走MODBUS-TCP协议
2）RS485接口走MODBUS-RTU规约
3）采集通道接HART协议传感器（罗斯蒙特仪表传感器）。
☆ 支持串口固件升级，方便客户升级
|
|
二、模块图片及端口说明及接线图
|
|

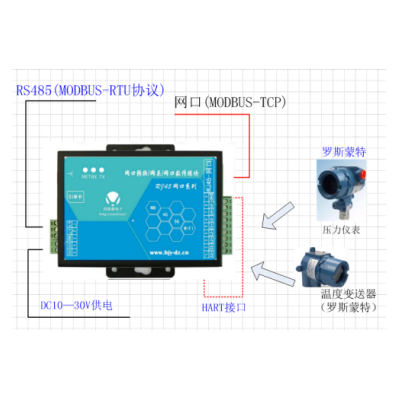

模块图片
|
供电和485：
|
|
|
HART仪表接线通道上且只要一路通道并联250欧姆高精度电阻
|
1、全接4线制HART仪表接线图（四线：两根信号和两根供电）
|
2、接四线制和两线制HART传感器 (此图4线制接法：24V电源接传感器+端子，传感器-端子接采集通道L4+ , 然后 L4-接24V电源的负极形成回路测电源)
|
|
|
3、在一个采集通道上，接多个两线制传感器，并联方式。（24V电源正极接L3+, 所有的-接在一起和24V负极连接。所有的+接一起接L3-端子上）
|
4、通道所接传感器全部是两线制传感器接法（从图示看24V电源的正接L4+）
|
|
|
5、所有的4线制传感器接在一个通道上，并联接法
|
6、两线制传感器并联一个通道接法
|
|
|
|
|
三、其他各网口模块列表
|
|
说明书下载
|
型号
|
通讯接口
|
供电
|
(网口模块)功能说明
|
|
说明书下载
|
HJY-6900
|
网口+485
|
DC24V
|
网口转串口（485）模块，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，可做网口连拉外网路由器和平台主站通讯方式。采集DI开关，可计数，可计时
|
|
HJY-6988
|
网口+485+232
|
DC24V
|
网口转串口，可网口MODBUS-TCP转串口MODUBS-RTU协议,可网口和串口数据码透明传输，具8DI+8DO+2AI 可扩展4G/5G模块，变为超组 5G数传功能终端。采集开关DI，可计数，可计时
|
|
说明书下载
|
网口转HART协议
|
网口+485+HART接口
|
DC24V
|
网口走MODBUS-TCP协议，485走MODBUS-RTU规约，4路HART仪表接口
|
|
说明书下载
|
多口协议模块
|
网口+两个485
|
DC24V
|
网口和485和做主通讯口， 网口走MODBUS-TCP， 主485走MODBUS-RTU规约， 从485接口连接多台MODBUS协议的仪表，可扩展功能增加4G/5G核心板，变5G数传终端
|
|
说明书下载
|
HJY-7902
|
网口+485+4G/5G
|
DC24V
|
内置系统，做4G/5G网关路由器功能，可使用公司平台，连接现场的仪表和主站电脑之间无线通讯，可选择固定IP连接模块，当5G DTU终端和用户固定IP平台通讯，可设置成路由器，网口连接摄像头及无线路由功能
|
|
HJY-7900
|
网口+485+4G
|
DC24V
|
网口DTU模块，网口可传输MODBUS-TCP协议，主用于一主多从的PLC之间的无线数传
|
|
|
HJY-7902-W
|
网口+485+WIFi
|
DC24V
|
无线WIFI路由器网关功能，最多可无线连接8台无线模块终端，用于设备在近距离范围内的无线WIFI通讯。参考HJY-7902 5G网关说明书
|
|
|
|
|
|
|
|
|
|
